一、产品用途
快速温变试验箱又名环境试验机,试验各种材料耐热、耐寒、耐干、耐湿性能。适合电子、电器、食品、车辆、金属、化学、建材等工厂之用。
用于工业产品高、低温的可靠性试验。对电子电工、汽车摩托、航空航天、船舶兵器、高等院校、科研单位等相关产品的零部件及材料在高、低温(交变)循环变化的情况下,检验其各项性能指标。
二、技术参数
温度范围:-150~220℃
|
温度波动度:-70~RT≤±0.5℃(空载时)
|
-150~-70 ≤±3℃(空载时)
|
温度均匀度:-70~RT≤±2℃(空载时)
|
-150~-70 ≤±5℃(空载时)
|
解析精度:温度:0.1℃
|
升温速率:10℃/min,20℃/min(平均值.空载时)
(液氮辅助降温)
|
降温速率:10℃/min,20℃/min(平均值.空载时)(液氮辅助降温)
|
总功率:
约10KW
|
电源:
220V/ 50HZ
|
订货型号
型号
|
工作尺寸(深宽高)
|
外形尺寸(深宽高)
|
温度范围:(范围可选)
|
BL/JB50L
|
350×350×400mm
|
885×850×1320mm
|
-20℃~100℃
-30℃~150℃
-40℃~150℃
-50℃~150℃
-60℃~150℃
-70℃~150℃
-150℃~220℃(加液氮)
|
BL/JB100L
|
400×500×500mm
|
935×1000×1420mm
|
BL/JB150L
|
500×500×600mm
|
1035×1000×1520mm
|
BL/JB225L
|
500×600×750mm
|
1060×1130×1700mm
|
BL/JB408L
|
600×800×850mm
|
1135×1300×1800mm
|
BL/JB500L
|
700×800×900mm
|
1235×1300×1850mm
|
BL/JB800L
|
800×1000×1000mm
|
1435×1400×1950mm
|
BL/JB1000L
|
1000×1000×1000mm
|
1535×1500×1950mm
|
注:根据要求可定制,更多参数请咨询: 13701660343
|

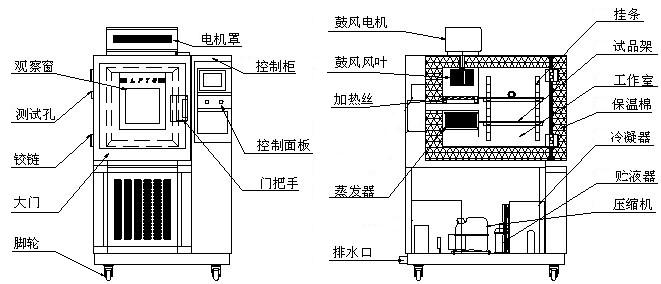

三、设备分解
四、箱体结构

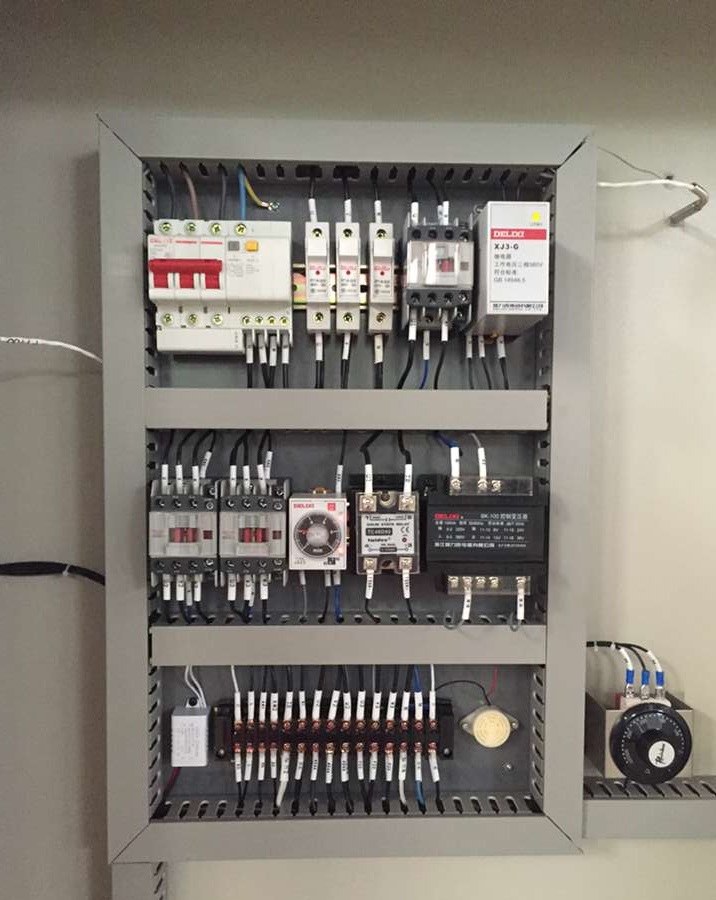

1、结构方式:整体式,上为工作室,下为制冷机组,右为电控柜,控制面板位与前方右侧。宽度方向开大门,后为风道系统:送风电机,离心扇叶,加热器,换热器
2、箱体采用数控设备制作、工艺先进、线条流畅,美观大方
3、外壁材料:1.5mm厚冷轧钢板静电双面喷塑,颜色为象牙白
4、内壁材料:3.0mm厚SUS304不锈钢板(箱体加固)
5、绝热材料:150mm内箱与外箱之间的保温材料为优质超细玻璃纤维保温棉(加厚)
6、观察窗:4层中空钢化玻璃制成,带有自动除霜导热功能可以清晰观察到内部试验物品
7、照明灯:设有防爆、耐高、低温的照明装置
8、加热器:翅片式加热器,升温快,寿命长
9、测试引线孔:箱体左侧装φ50mm测试用电缆孔,带盖及软塞,位置在试验箱左侧面。可供客户做通电试验。(大小与个数可定制)
10、电磁阀:箱体右侧电路部分加装一个通液氮的电磁阀.
11、样品架:箱内设有2个活动样品架,可随意调节高度
12、冷凝出水孔:具有工作室冷凝水和机组凝结水的引出孔
13、溢流孔:箱体后部居下位置设有一溢流孔,以便于冷凝水的流出
14、移动脚轮:带有移动脚轮,方便试验箱的移动与固定
15、门与门框之间采用进口密封材料及独特的硅胶密封结构,密封、抗老化性好
16、箱内风道采用双循环系统,由长轴轴流风机,不锈钢多翼式离心风轮及循环风道组成,上出风、下进风箱内温度均匀,提高了空气流量,加热和冷却的能力,大幅改善了试验箱的温度均匀性
五、压缩机、制冷系统
1、采用“泰康”全封闭制冷压缩机组,每台机组均经过欧洲“泰康”电脑联网逐项监测并有防伪编码,可通过电脑上网查寻;
2、制冷压缩机:为保证试验箱对降温速率和超低温度的要求,该试验箱采用复叠制冷系统
3、制冷系统的设计应有能量调节技术,一种行之有效的处理方式既能保证 在制冷机组正常运行的情况下又能对制冷系统的能耗及制冷量进行有效的调节,使制冷系统的运行费用和故障率下降到较为经济的状态。
4、制冷辅助件:风冷式盘管冷凝器、鳍片式多段式蒸发器,主要制冷配件及控制器件均采用进口原件,如:丹麦“丹佛斯”热力膨胀阀、美国“艾高”干燥过滤器;意大利“卡斯妥”电磁阀;
5、制冷剂:采用制冷剂404A/R23
6、冷却方式:风冷
7、减振、降噪:制冷机系统减振、降噪措施
六、安全保护系统
-
超温报警
-
断电报警
-
漏电保护
-
过电流保护
-
快速熔断器
-
压缩机高低压保护
-
压缩机过热保护
-
压缩机过电流保护
-
线路保险丝及全护套式端子
-
缺水保护
-
接地保护
七、本产品禁止
-
易燃、爆炸、易挥发性物质试样的试验及储存
-
腐蚀性物质试样的试验及储存
-
生物试样的试验或储存
-
强电磁发射源试样的试验及储存
八、符合标准
GB/T 2423.1 试验A:低温试验方法
GB/T 2423.2 试验B:高温试验方法
GB/T 2423.3 试验Ca:恒定试验
GJB 150.3 高温试验
GJB 150.4 低温试验
