产品用途
该系列产品适用于航空航天产品、信息电子仪器仪表、材料、电工、电子产品、各种电子元器件在高低温或湿热环境下，检验其各项性能指标。

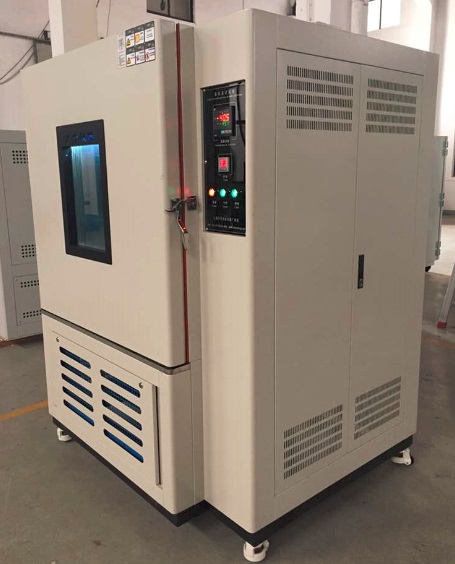

箱体结构
箱体采用数控机床加工成型，造型美观大方、新颖并采用无反作用把手，操作简便。
箱体内胆不锈钢（SUS304）镜面板，箱体外胆采用A3钢板喷塑，增加了外观质感和洁净度。
补水箱置于控制箱体右下部，并有缺水自动保护，更便利操作者补充水源。
大型观测视窗附照明灯保持箱内明亮，且利用发热体内嵌式钢化玻璃，随时清晰的观测箱内的状况。
加湿系统管路与控制线路板分开，可避免因加湿管路漏水发生故障，提高安全性。
水路系统管路电路系统则采用门式开启，方便维护和检修。
箱体保温采用超细玻璃纤维保温棉，可避免不必要的能量损失。
箱体左侧配置50mm的测试孔，可供外接测试电源线或信号线使用。
可程式控制器
温湿度控制仪表采用全进口超大液晶屏幕画面，荧屏操作简单，程式编辑容易。
控制器操作界面设有中英文画面可供选择，实时运转曲线图可由屏幕显示。
具有100组程式每组100段，每段时间设定为99小时59分。
资料及试验条件输入后，控制器具有锁定功能，避免人为触摸而停机。
具有RS-232或RS-485通讯界面，可在电脑上设计程式，监视试验过程并执行自动开关机等功能。
具有自动演算的功能，可将温湿度变化条件立即修正，使温湿度控制更为精确稳定。
冷冻及风路循环系统
制冷机采用法国原装“泰康”全封闭压缩机。
冷冻系统采用单元或二元式低温制冷系统设计。
采用多翼式送风机强力送风循环，避免任何死角，可使测试区域内温度分布均匀。
风路循环出风回风设计，风压、风速均符合测试标准，并可使开门瞬间温度回稳时间快。
升温、降温、系统完全独立可提高效率，降低测试成本，增长寿命，减低故障率。
符合标准
GB/T2423.1-2006 GB/T2423.2-2006
GB/T2423.3-2006 GB/T2423.4-2006
规格及技术参数
|
型号
|
GD (J) S-lOO
|
GD (J) S-225
|
GD (J) S-500
|
GD (J) S010
|
GD (J) S-013 -
|
|
工作室尺寸D×W×H
|
450×450×500
|
500×600×750
|
700×800×900
|
1000×1000×1000
|
1000 ×1000×1300
|
|
外型尺寸D×W×H
|
1080×880×1600
|
1150×1030×1780
|
1450×1130×1930
|
1650×1450×2030
|
1650×1450×2350
|
|
性能指标
|
温度范围
|
A :-20℃ - 150℃ B : -40℃ - 150℃ C : -60℃ - 150℃ D: -70℃ - 150 ℃
|
|
湿度范围
|
30 - 98%R·H
|
|
波动／均匀度
|
≤±0.5℃／±2℃
|
|
湿度偏差
|
+2、- 3%R·H
|
|
升温时间
|
-20 ℃ - 100 ℃约 35min
|
-40℃ - 100 ℃约 45min
|
-70℃ - 100 ℃约 55min
|
|
降温时间
|
20℃ - -40℃约 50min
|
25 ℃ - -60 ℃约 65min
|
25 ℃ - -70 ℃约 80min
|
|
温湿度运行控制系统
|
控制器
|
进口可编程触摸式液晶中文对话式显示，微电脑集成控制器；配带RS232/485远程通讯
|
|
精度范围
|
设定精度：温度±0.1℃、湿度±0.l%R-H． 指示精度：温度±0.1℃、湿度±0.1%R r H
|
|
温湿度传感器
|
铂金电阻．PTlOOΩ／MV
|
|
加热系统
|
全独立系统，镍铬合金电加热式加热器
|
|
加湿系统
|
外置隔离式，全不锈钢浅表面蒸发式加湿器
|
|
除湿系统
|
采用蒸发器盘管露点温度层流接触除湿方式
|
|
供水系统
|
加湿供水采用自动控制、且可回收余水，节水降耗
|
|
制冷系统
|
全封闭风冷单级压缩制冷方式／原装法国“泰康”／全封闭风冷复迭压缩制冷方式
|
|
循环系统
|
耐温低噪音空调型电机，多叶式离心风轮
|
|
使用材料
|
外箱材质
|
优质碳素钢板，磷化静电喷塑处理/SUS304不锈钢雾面线条发纹处理
|
|
内箱材质
|
SUS304不锈钢优质镜面光板
|
|
保温材质
|
聚胺脂硬质发泡／超细玻璃纤维棉
|
|
门框隔热
|
双层耐高低温老化硅橡胶门密封条
|
|
标准配置
|
多层加热除霜附照明玻璃视窗l套~试品架2个、测试引线孔(25. 50mm)1个
|
|
安全保护
|
漏电、矩路、招温、缺水、电机讨执、压缩机招压、i寸裁、过电流保护／摔制器停电记忆
|
|
电源电压
|
AC380V±lO% 50±0.5Hz 三相五线制
|
|
使用环境温度
|
5℃ -+ 30℃ ≤ 85% R . H
|
|
注：l、“CDJS”为高低温交变湿热试验箱型号 “GDS”为高低温湿热试验箱
2、以上数据均在环境温度(QT) 25℃．工作室无负载条件T测得。
3、“GDS”高低温湿热试验箱控制器为进口LED显示PID微电脑控制仪表。（直接显示%R．H）
4、可根据用户的具体要求定做非标型高低温交变湿热试验室。 本技术信息，如有变动恕不另行通知
|
|
